Technische Daten der High-Z/S-T CNC

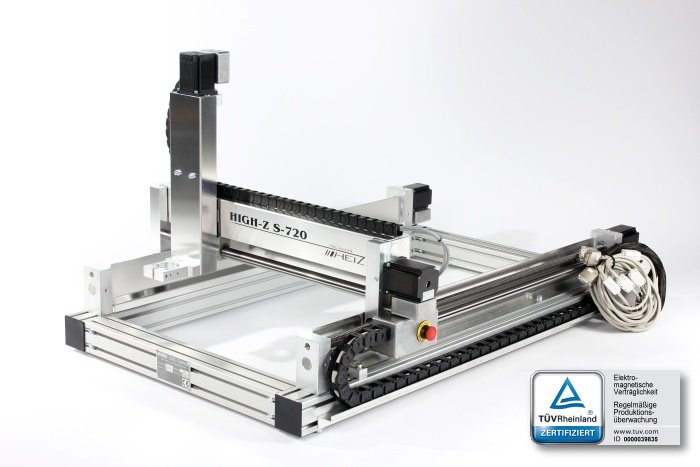

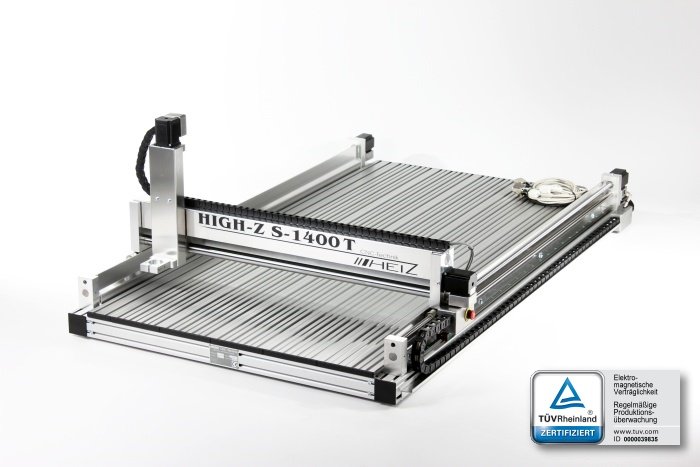

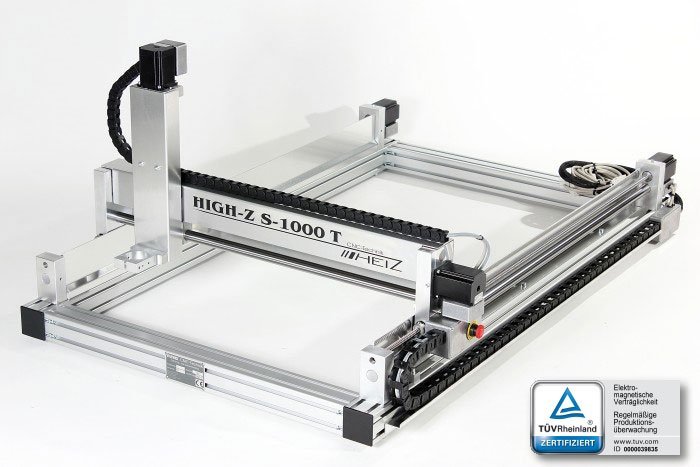

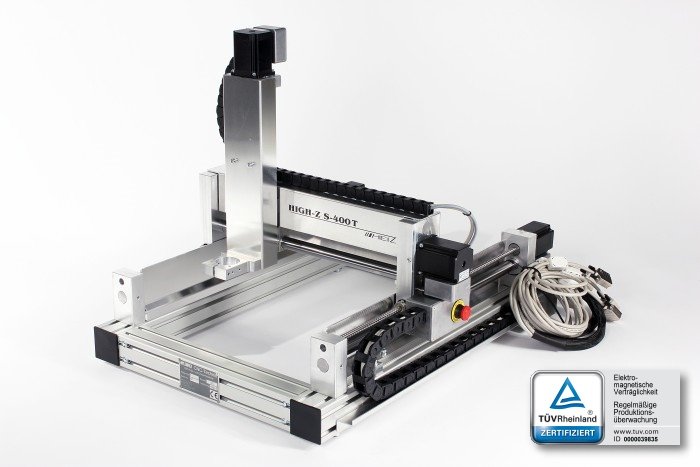

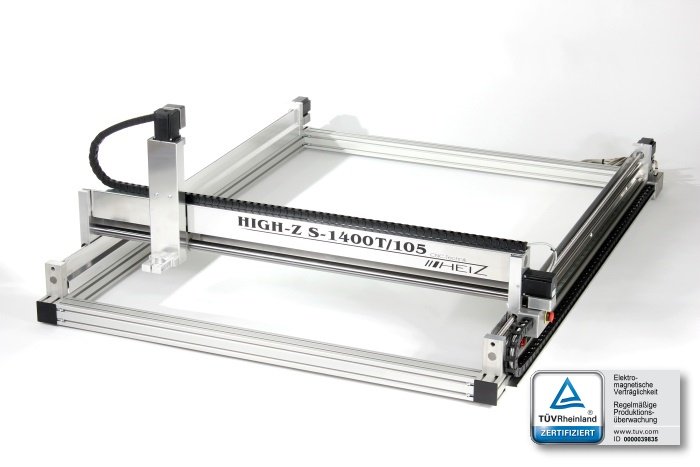

Portalfräsen mit Kugelgewindespindeln		 Fraese-s400t_cnc_fraese_fraesmaschine_vorne.jpg cnc-fraese-high-z-s720T_vorderseite.jpg cnc-fraese-high-z-s1000T_vorderseite.jpg cnc-portalfraesen-S-1400_T.jpg CNC-Fraese-1400_105_1.jpg

S 400 T S 720 T S 1000 T S 1400 T S 1400 T-105
Artikelnummer 100110 100120 100130 100140 100160
Verfahrweg X 400 mm 720 mm 1000 mm 1400 mm 1400 mm
Verfahrweg Y 300 mm 420 mm 600 mm 800 mm 1050 mm
Verfahrweg Z (erweiterbar bis 500mm) 110 mm 110 mm 110 mm 110 mm 110 mm
Max. Durchfahrhöhe Z
(Oberkante Rahmen, Unterkante Brücke)		 103 mm 103 mm 103 mm 104 mm 104 mm
Aufspannfläche X 790 mm 1110 mm 1390 mm 1790 mm 1790 mm
Aufspannfläche Y 390 mm 510 mm 690 mm 890 mm 1170 mm
Gewicht 32,5 kg 39,5 kg 45 kg 82 kg 89 kg
Länge gesamt X 796 mm 1116 mm 1396 mm 1796 mm 1796 mm
Breite gesamt Y 570 mm 690 mm 870 mm 1070 mm 1350 mm
Höhe gesamt Z 570 mm 570 mm 570 mm 577 mm 577 mm
Führungen X/Y Ø 22/22 mm 22/22 mm 22/22 mm 22/30 mm 22/30 mm
Führungen Z Ø 16 mm 16 mm 16 mm 16 mm 16 mm
Zusätzliche Linearführungen auf X / HIWIN –/ optional – / optional – / optional Ja – 15 mm Ja – 15mm
Schritte/Umdrehungen bei 1/10 Micro-Schritt 2000 2000 2000 2000 2000
Ø Spindeln X/Y 12/12 mm 12/12 mm 12/12 mm 16 mm / 16 mm 16 mm / 16 mm
Steigung Kugelgewindespindel 10 mm 10 mm 10 mm 10 mm 10 mm
Programmierbare Auflösung 0,005 mm 0,005 mm 0,005 mm 0,005 mm 0,005 mm
Umkehrspiel +/- 0,015 mm +/- 0,015 mm +/- 0,015 mm +/- 0,015 mm +/- 0,015 mm
Wiederholgenauigkeit 0,01 mm 0,01 mm 0,01 mm 0,01 mm 0,01 mm
Max. Verfahrgeschwindigkeit, gemessen in der Diagonalfahrt X + Y 12000 mm/min 12000 mm/min 12000 mm/min 12000 mm/min 12000 mm/min
Arbeitsgeschwindigkeit max. 8000 mm/min 8000 mm/min 8000 mm/min 8000 mm/min 8000 mm/min
Digital CNC Steuerung Zero3 / 5-Kanal
(im Lieferumfang inkl. Kabel enthalten)
 ✓ ✓ ✓ ✓ ✓
Unterstützte Betriebssysteme mit Software
Kinetic-NC, WINPC-NC, USB-CNC, MACH3, EMC, Linux CNC: Windows / Linux
(nicht im Lieferumfang - ohne Berechnung im Preis)
 ✓ ✓ ✓ ✓ ✓
inkl. Vollversion Software CADCAM ConstruCam 3D mit
Postprozessor für Kinetic-NC, WINPC-NC und MACH3		 ✓ ✓ ✓ ✓ ✓

Preise in EUR (exkl. 20 % MwSt.) exkl. Verpackung u. Versand ab Standort DE
€ 2.829,00
€ 3.299,00
€ 3.759,00
€ 5.359,00
€ 6.359,00
Preise in EUR (inkl. 20 % MwSt.) exkl. Verpackung u. Versand ab Standort DE € 3.394,80 € 3958,80 € 4.510,80 € 6.430,80 € 7.630,80
  AKTIONSPREIS! AKTIONSPREIS!

Mit kostenloser ConstruCam-3D CAD/CAM Software !
CNC Portalfraese / Portalfraesmaschine mit Kugelgewindespindel. Schneller, noch exakter
    Kugelumlaufspindel Kugelgewinde Mutter CNC Fraese / Fraesmaschine
Mit der T-Variante der High-Z CNC Fräse erwerben Sie altbewährte Technik mit dem gewissen “I-Tüpfelchen”.
Die High-Z/T wurde konzipiert für:
  • noch mehr Genauigkeit ( Wiederholgenauigkeit etwa +/- 0,01mm )
  • höhere Verfahrgeschwindigkeiten
  • längere Lebensdauer
  • Industrietauglichkeit
Max. Verfahrgeschwindigkeit, gemessen in der Diagonalfahrt X + Y 12000 mm/min ( in Verbindung mit CAM Software WinPC NC oder Mach3 )
30000 mm/min ( in Verbindung mit CAM Software KinetiC-NC )
Arbeitsgeschwindigkeit max. pro einzelner Achse ( X und Y ) 8000 mm/min ( in Verbindung mit CAM Software WinPC NC oder Mach3 )
12000 mm/min ( in Verbindung mit CAM Software KinetiC-NC )
Alle Angaben in Abhängigkeit zur Konturform und Material










Damit ist diese Maschinenbaureihe im industriellen Bereich genauso anwendbar für Arbeiten wie:
  • Gravieren
  • Fräsen
  • Bohren
  • Drechseln
  • Messen
  • Schneiden
  • Plasmaschneiden
  • Tangentialmesserschneiden
  • Schweißen
  • als auch für Dosiersysteme - um z.B. auf 3D Konturen Kleber etc. aufzutragen.
Durch die verwendeten Kugelumlaufspindeln erreicht die High-Z/T CNC Maschine eine fantastische Genauigkeit und ein fast nicht mehr meßbares Umkehrspiel von etwa 0,01mm. Gleichzeitig sind hohe Verfahrgeschwindigkeiten bis zu ca. 108mm / Sekunde ( 6500 mm / Minute ) realisierbar.
