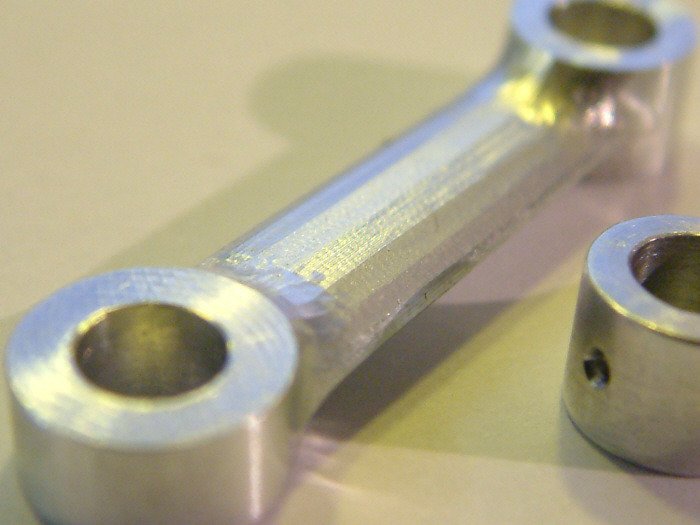

Bestens geeignet für:
Aluminium sowie alle anderen Buntemetalle, Bronze, Messing, Kupfer,
aber auch für Holz, und diverse Kunsstoffe

Wie der Name schon sagt. Spezielle Geometrie der Schneide für Aluminium hart oder weich.

Bestens geeignet für:
Aluminium sowie alle anderen Buntemetalle, Bronze, Messing, Kupfer,
aber auch für Holz, und diverse Kunsstoffe
sowie GFK - Glasfaserkunsstoffe, Leiterplatten, Carbon und sogar Aramid

SET4: 9 Stk. Kunststoff Fräser

Einschneider mit Flachanschliff für gute Oberflächen
 je 3Stk. mit 1mm, 2mm u. 3mm

Bestens geeignet für:
alle Arten von Kunststoffen wie z.B.:
Acrylglas/Plexiglas, PVC, POM, PE-1000,

auch gut für sehr weiches Aluminium geeignet

Der Laserscanner bei der Arbeit

3D-Laser-Scan-System / Laserscanner für beinahe alle Materialien

Unser “LaserProbe4500”-Laserscan-System ist für das kontaktlose 3D-Laser-Scannen von Objekten mit einem Laser, um dreidimensionale Computermodelle herzustellen und Modelldateien zu erstellen, die anschließend für den Gebrauch bzw. für die Abarbeitung in einem CNC-Fräsmaschinen-System geeignet sind.

Das Laserscanner-System ist so aufgebaut, dass es mit jeder CNC-Maschine, auch Servo-Maschinen, ungeachtet des Kontrolltypus, vernetzt werden kann.

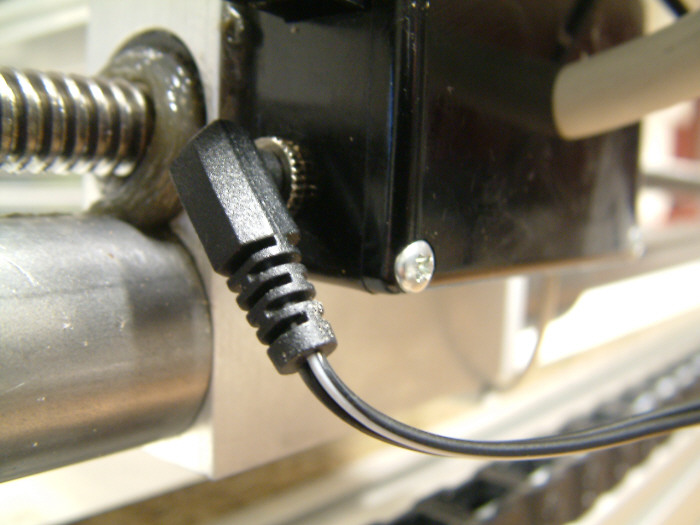

Das Laserscannmodul auf der CNC Maschine montiert

Ein Scannergebnis vom Laserprobe 4500

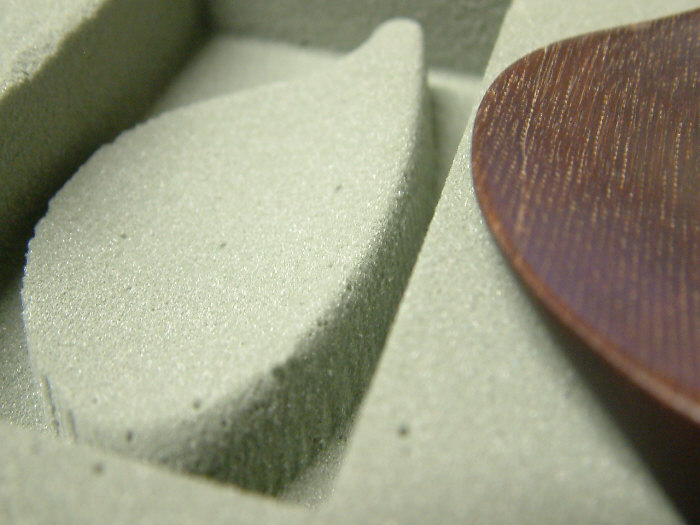

Ergebniss vom Laserscannen

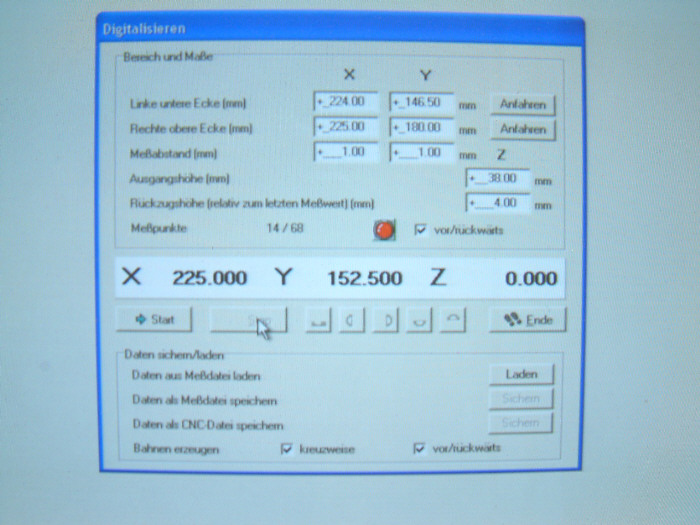

In Construcam geladenes File vom Scanner

Arbeitsprinzip des Laserscanners:

Der Lasersenor des Laserscansystems wird auf das Bewegungssystem der Maschine aufgesetzt, befestigt. Beim Scanvorgang bewegt das CNC-System der Maschine den Lasersensor Linie für Linie in einem vom Kunden in der Software definierten Abstand ( ab 0,01mm ) über den Prototypen des Objekts.

Der Lasersensor des Laserscanners misst den Abstand (Z-Koordinat) bis zur Objektoberfläche.

Datenaufnahme des Lasersensors und Sensorenbewegung sind synchronisiert (XY-Koordinaten), das Ergebnis wird zum PC via USB-Port gesendet.

Somit bestimmen die XYZ-Koordinaten die Anordnung für die lasergescannte Oberfläche.

Es wird ein digitaler Prototyp erstellt, der als Punktdatei gesichert wird wie auch als herkömmliches STL-Format, das zur weiteren Verarbeitung mit CNC benutzt werden kann.

Filter:

Es stehen verschiedenen Rausch und Glättungsfilter für verschiedene Materialien zur Verfügung, um das Scanergebnis positiv zu beeinflussen.

Anwendungsbereiche des Laserscanners:

Prototyping
Reproduktionen
3D-Massstabsveränderungen
Herstellung von passgenauen orthopädischen Teilen
Formenbau
Juwelier-Technik
Orthopädie-Mechanik

und viele andere ........

Systemanforderungen:

Prozessor: nicht  niedriger als Intel Pentium 4 mit 2.0GHz.
RAM: nicht weniger als 1024 MB (empfohlen werden 4096MB).
Speicherplatz: nicht weniger als 20 GB, NFTS-Dateiensystem ist erforderlich.
Videokarte: ATI/NVidia und nicht weniger als 256MB Videospeicher.
Betriebssystem: Windows 2000/ Windows XP.
Weiteres: USB 2.0 wird benötigt

Tangentialschneidmodul / Tangentialmesser

TCM 3

Präzise Ergebnisse durch ausgereifte Technik und hochwertigste Komponenten

Das Modul lässt sich mit allen von uns angebotenen CNC Fräsmaschinen einfach ansteuern.

Bei der Verwendung mit Fremdmaschinen muß unter Umständen die Steckerbelegung abgeändert werden.

Das Tangentialschneidemodul / Tangentialmesser TCM 3 eignet sich besonders für die präzise Bearbeitung von Folien- und Flockmaterial.
Da die Klinge von einem Stellantrieb jeweils in Schnittrichtung gedreht wird, können auch sehr kleine Konturen und Schriften präzise und schnell bearbeitet werden.
Der Anpressdruck des Gleitfußes lässt sich hierbei über ein 12-fach rastendes Stellrad feinfühlig justieren.
Die Bearbeitung unterschiedlichster Materialien wird somit ermöglicht.

Da diese Bearbeitungseinheiten über eine offene Schnittstelle verfügen, können Sie problemlos auch an Anlagen anderer Hersteller eingesetzt werden.

• Andruckkraft feinfühlig einstellbar
• Eintauchtiefe der Klinge stufenlos einstellbar
• CNC-gefertigtes, robustes Vollmetallgehäuse
• Langlebige und robuste Präzisionskinematik
• Optoelektronische, berührungslose Erfassung der Nullposition der Klinge
• Anbindung an Anlagen verschiedener Hersteller aufgrund 43mm-Eurohals
• Alle Teile eloxiert

Technische Daten:

• Versorgung Steuerelektronik 12V-DC
• 25-poliger, integrierter Stecker für schnelle Anbindung an verschiedene Anlagen
• Abmessungen : ca. 86 x 58 x 220mm
• Schnelle und einfache Montage durch genormte 43mm-Aufnahme

Typische Anwendungen :

• Folienmaterial
• T-Shirt-Flockfolien
• Klebefolien
• Papier und Pappe
• Rillbearbeitung von Pappen

Eigenschaften im Überblick:

1. Gekapseltes Alu-Elektronikgehäuse
2. 12-fach rastendes Stellrad für Andruckregelung
3. Anzeige der Andruckkraft
4. Euroaufnahme 43mm
5. Arretierung für Eintauchtiefeneinstellung
6. Teflon-Gleitelement
7. hochwertige VHM-Klingen
8. hochwertige Schritt- oder Servomotoren
9. 25-poliger D-SUB—Zentralstecker

Quality, made in Germany !

Zubehör und Optionen für das Tangentialmesser:

• Vollhartmetall-Klingen für verschiedene Schneideaufgaben erhältlich
• Die Klingen haben einen 6mm-Schaft und sind kompatibel mit marktüblichen Messern.
• Teflon-Gleitaufsätze mit unterschiedlichen Durchmessern sind erhältlich
• Federsätze mit verschiedenen Andruckwerten
• Rillaufsätze für die Bearbeitung von Wellpappe und Karton

Modularer Doppel-Werkzeugkopf für Tangentialschneidemodule:

• Für den flexiblen Einsatz der Tangential-schneideeinheiten bieten wir eine Mehrfach-aufnahme an. Die einzelnen Aufnahmen sind lineargelagert und mit Elastomer-Endlagen-dämpfern ausgestattet. Sie können pneumatisch oder elektrisch zugestellt werden.
• Durch Kombination des EOT-2 mit dem Tangentialschneidemodul TCM-3 lässt sich eine Vielzahl von Schneideanwendungen ohne Werkzeugwechsel umsetzen.

• Aufgrund des modularen Aufbaus können verschiedene Schneideeinheiten und
  Fräsmotoren oder HF-Spindeln miteinander kombiniert werden.
• Die einzelnen Werkzeuge können durch das Lösen nur einer Schraube schnell und unkomliziert ausgetauscht werden

Einfache Installation durch sehr gute Dokumentation:


• Eine umfassende Dokumentation gehört zum Lieferumfang;
• Der Anschluss des Schneidekopfes an verschiedene CNC-Steuerungen wird so erheblich vereinfacht.
